이번 현장은 경기도 남양주에 위치한 공간에 진행한 파렛트랙 합판 중이층 설치 현장입니다.

고객사에서 상부 합판은 직접 시공하기로 한 현장이기 때문에, (주)재도테크에서는 파렛트랙 골조와 함께 합판을 안정적으로 올릴 수 있도록 서브빔과 추가 보강 구조까지 시공했습니다.

단순히 상부에 가로 부재만 올리는 방식이 아니라 실제 사람이 이동하는 중이층 공간으로 활용될 것을 고려해, 합판을 설치했을 때 하부 지지력이 충분하도록 구조를 구성한 것이 이번 현장의 핵심입니다.

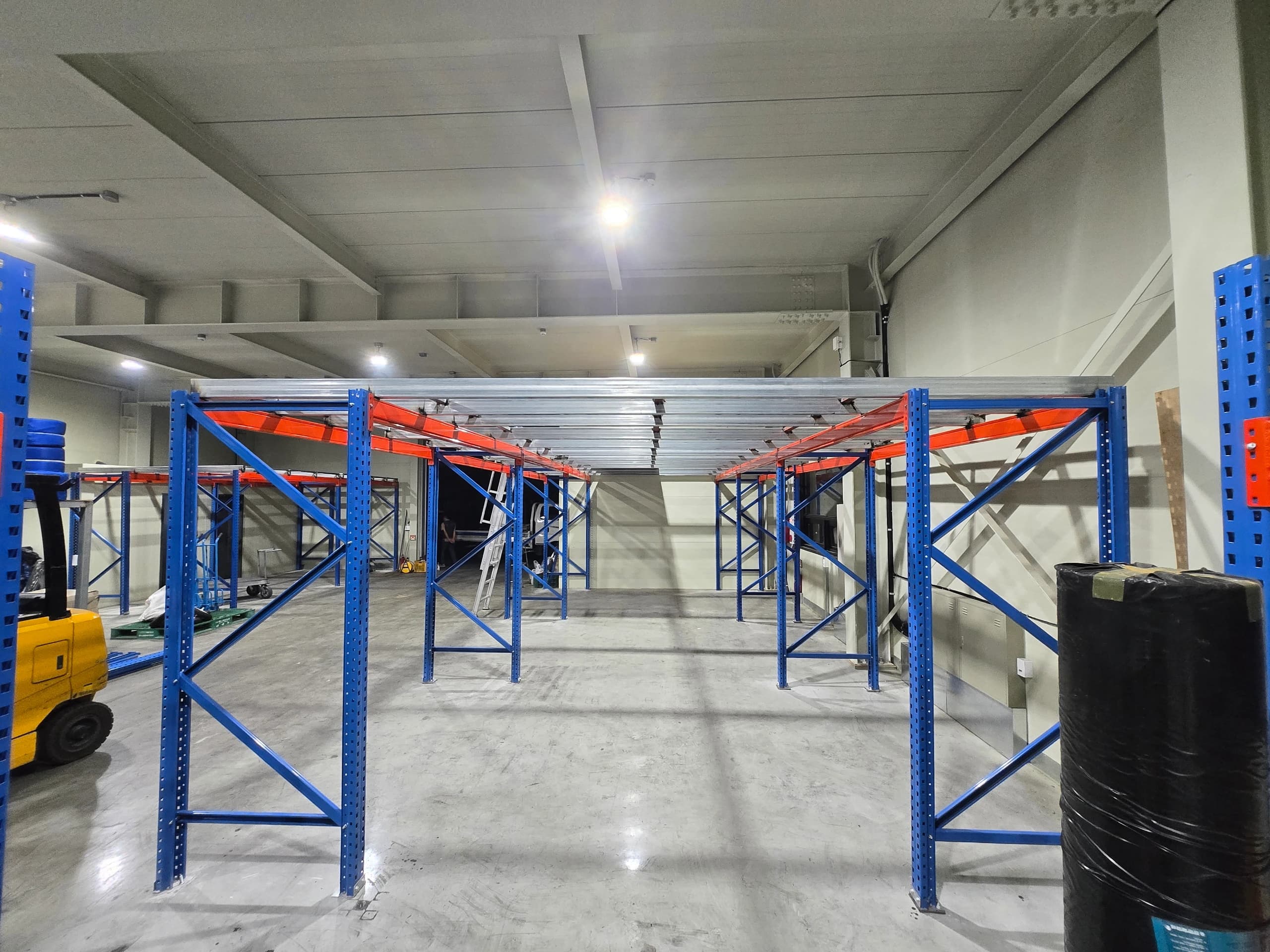

파렛트랙을 활용한 중이층 구조 구성

현장에는 파렛트랙 기둥과 빔을 활용해 상부 공간을 사용할 수 있는 중이층 구조를 설치했습니다.

바닥 공간만 활용하는 일반적인 적재 방식과 달리 중이층 구조는 기존 공간의 높이를 활용해 상부에 별도의 적재 또는 작업 공간을 만들 수 있다는 장점이 있습니다.

특히 이번 현장은 비교적 넓은 면적에 랙을 길게 배치하면서 상부 구조가 하나의 연속된 공간으로 이어질 수 있도록 시공했습니다.

합판 시공을 위한 서브빔 설치

이번 현장에서는 상부 마감재로 합판을 사용할 예정이었기 때문에 메인 빔 사이에 서브빔을 일정한 간격으로 배치했습니다.

합판은 판재 특성상 지지 간격이 넓을 경우 하중을 받을 때 처짐이 발생할 수 있기 때문에, 하부에 충분한 지지 구조를 만드는 것이 중요합니다.

서브빔을 촘촘하게 배치함으로써 추후 합판을 올렸을 때 하중이 한쪽에 집중되지 않고 여러 지점으로 분산될 수 있도록 구성했습니다.

서브빔 사이 추가 보강으로 발 빠짐 위험 방지

이번 시공에서 특히 신경 쓴 부분은 서브빔과 서브빔 사이의 추가 보강입니다.

상부 합판은 고객사에서 직접 시공할 예정이었기 때문에, 합판 설치 과정이나 사용 중 특정 부분에 하중이 집중되더라도 안전하게 지지될 수 있도록 서브빔 사이에 추가로 살을 붙여 보강했습니다.

이러한 구조는 합판 사이 또는 판재 끝부분에 사람이 발을 디뎠을 때 하부 지지점이 부족해 발생할 수 있는 발 빠짐이나 처짐 위험을 줄이는 데 도움이 됩니다.

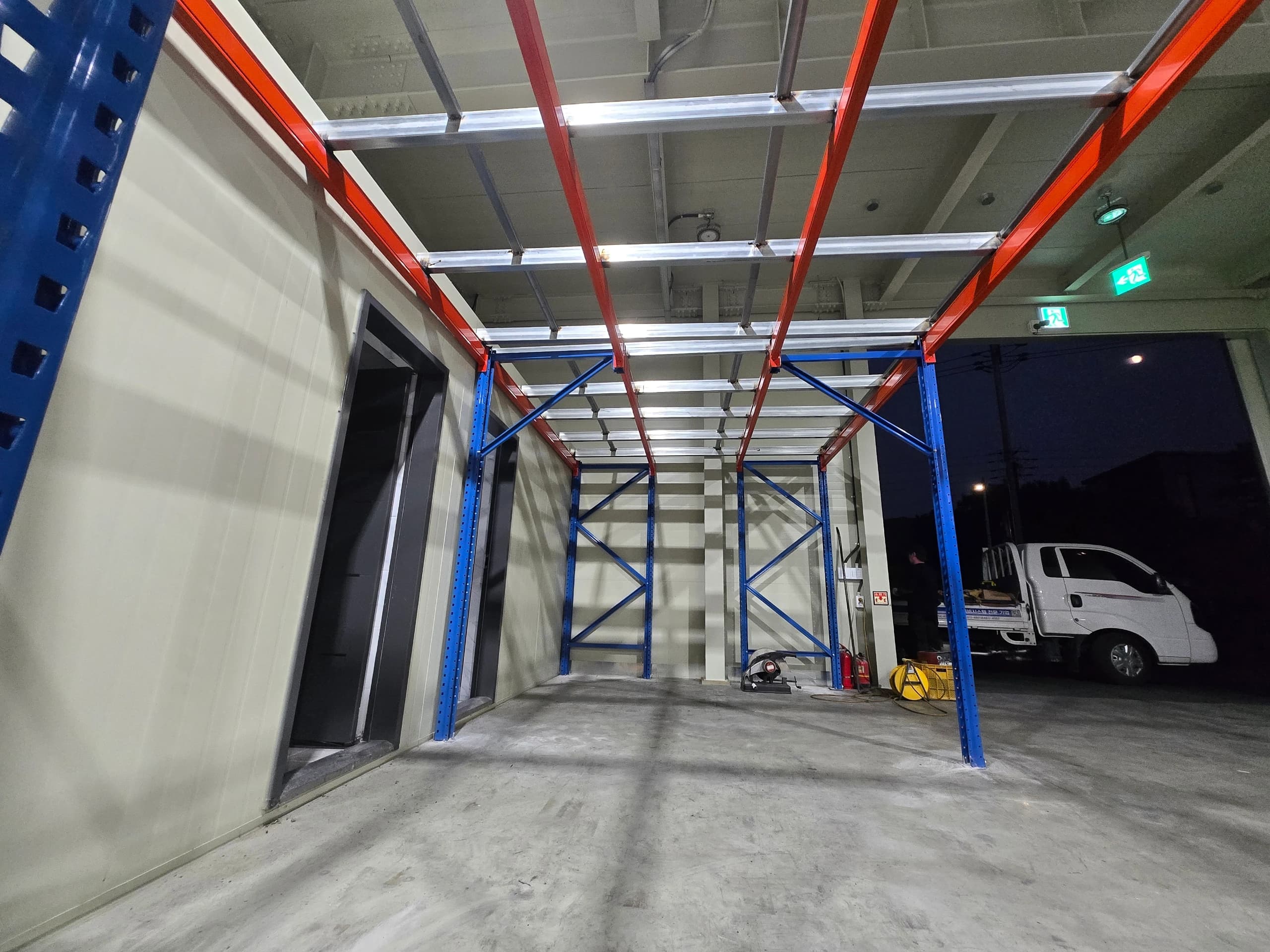

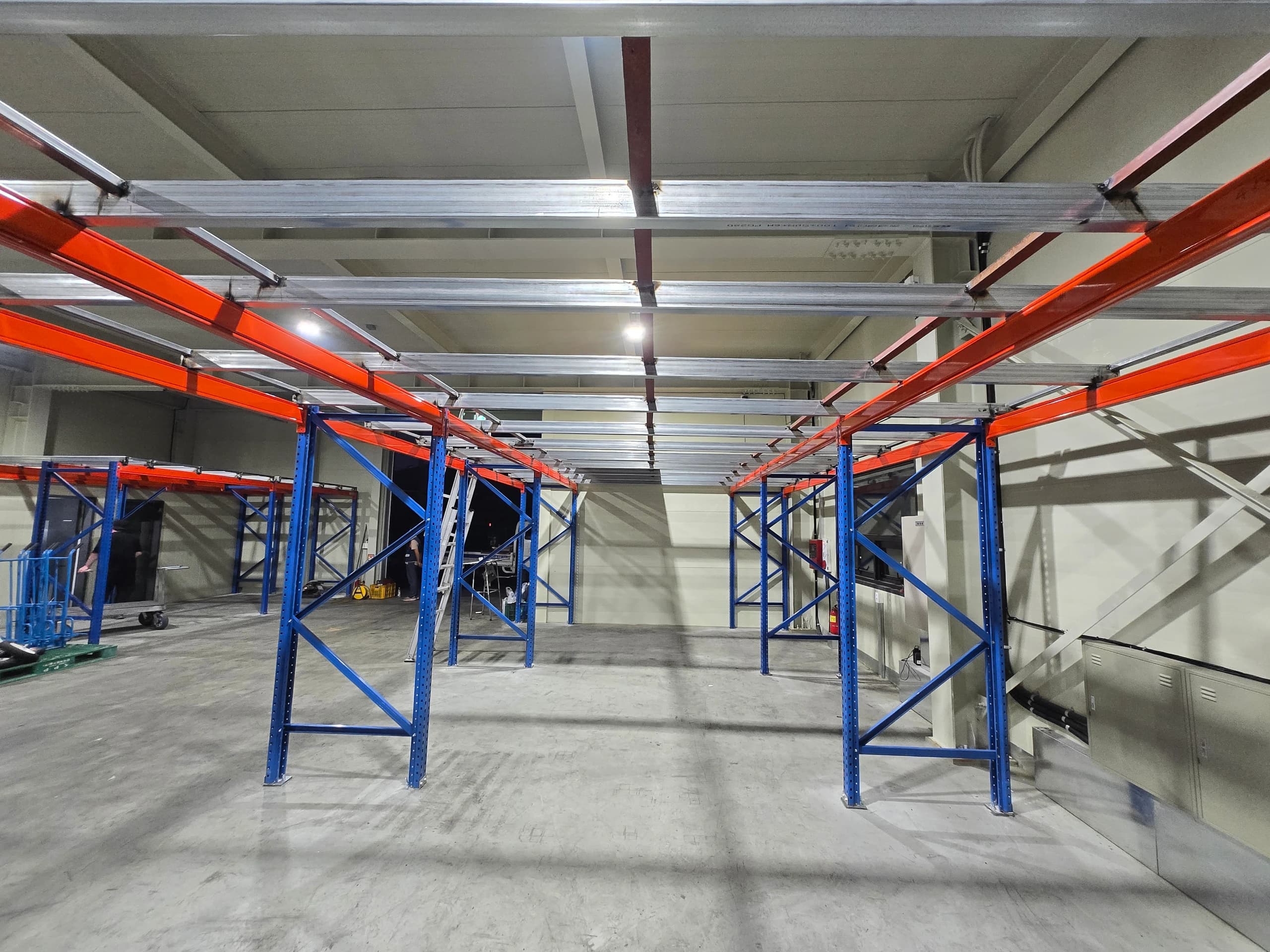

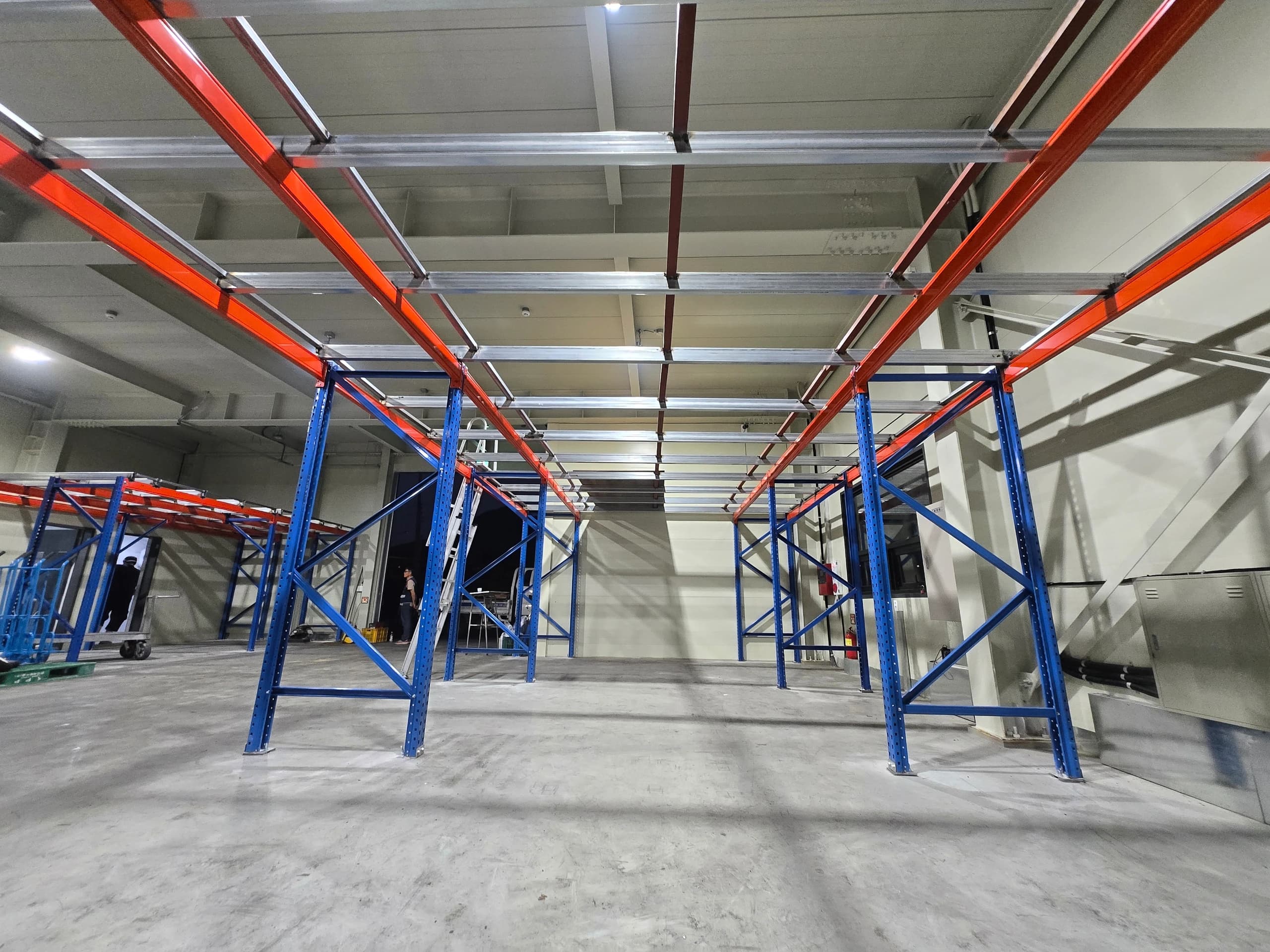

사진에서도 메인 구조 사이로 여러 개의 은색 보강재가 촘촘하게 연결된 모습을 확인할 수 있습니다.

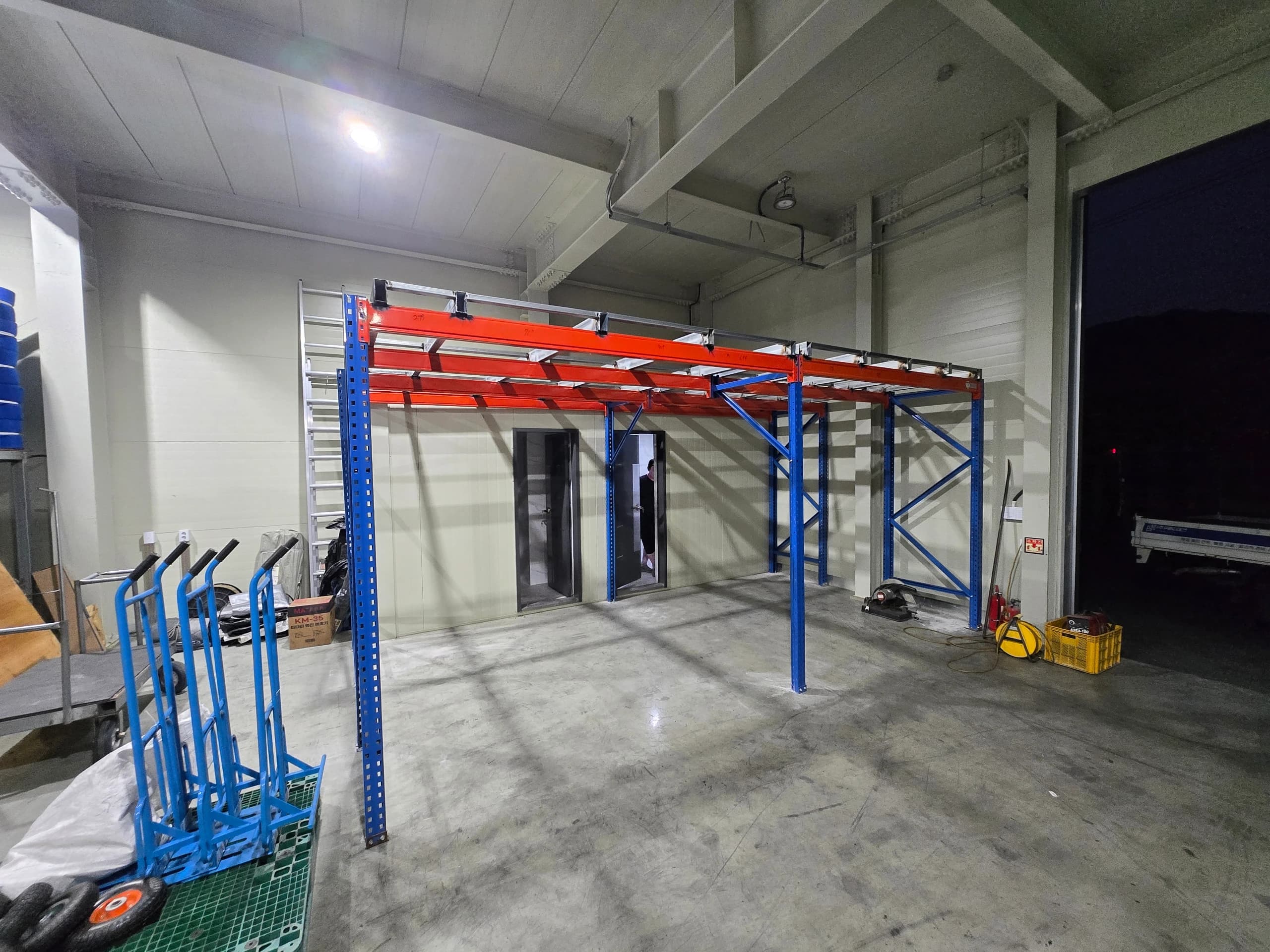

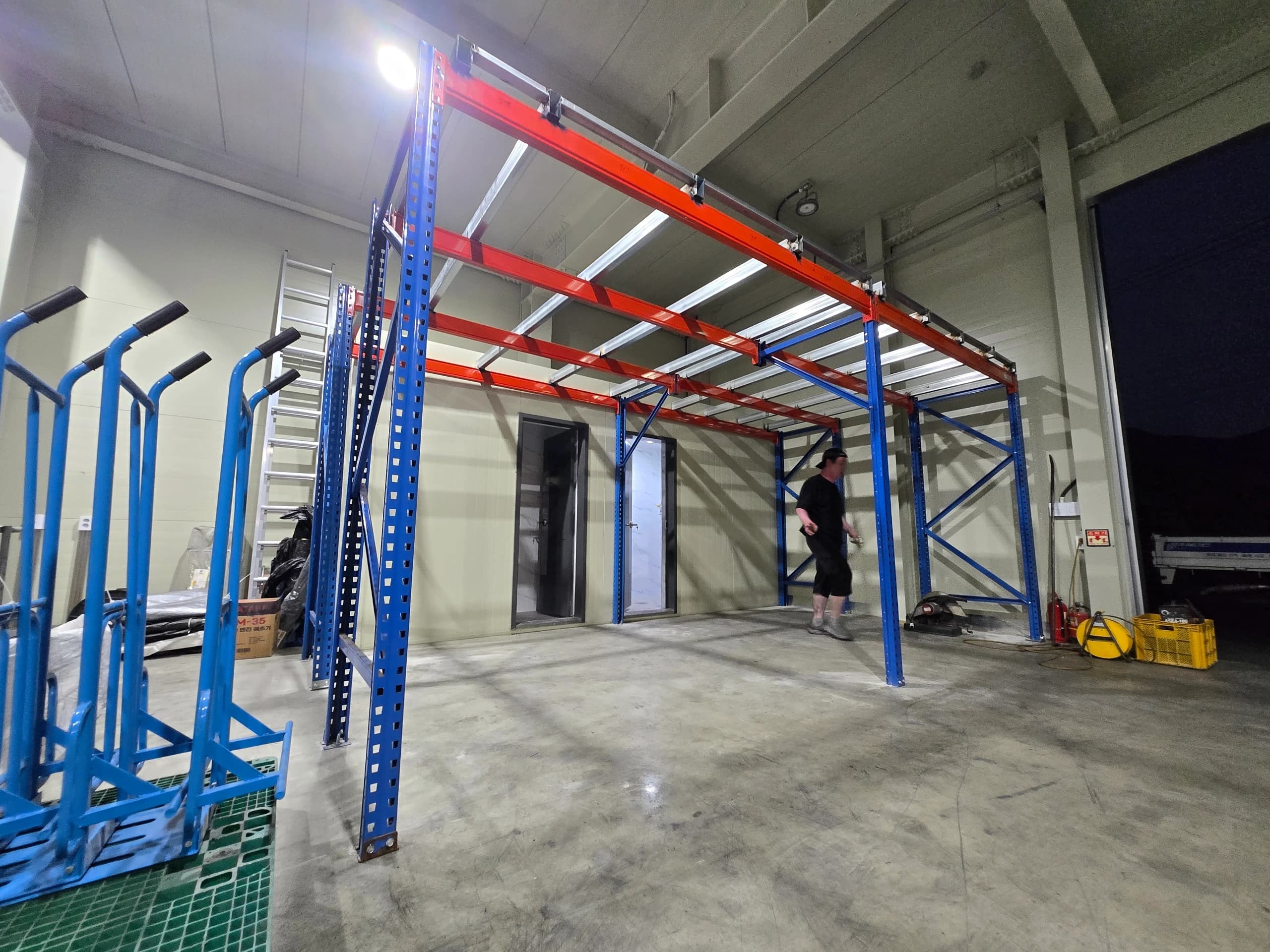

공간 구조에 맞춰 구간별로 배치

이번 현장은 내부에 기둥과 벽체, 출입구 등이 있는 구조였기 때문에 모든 랙을 동일한 형태로 일렬 배치하는 방식이 아니라 현장 구조에 맞춰 여러 구간으로 나누어 설치했습니다.

출입문과 벽면, 기존 설비 위치를 피해 필요한 부분에만 중이층 구조를 구성하고, 사람이 이동하거나 물품을 반입해야 하는 공간은 충분히 확보했습니다.

이처럼 중이층 설치는 단순히 면적만 계산하는 것이 아니라 현장의 출입 동선과 기존 구조물까지 함께 고려해야 실제 사용 시 효율적인 공간을 만들 수 있습니다.

상부 공간 활용을 위한 실용적인 중이층 시공

파렛트랙 중이층은 창고나 공장 내부에서 사용하지 못했던 상부 공간을 새로운 적재 공간으로 활용할 수 있다는 장점이 있습니다.

특히 이번 현장처럼 합판으로 상부 바닥을 구성하면 박스류나 자재 보관은 물론 현장 조건에 따라 다양한 용도로 활용할 수 있습니다.

이번 시공에서는 고객사가 직접 합판을 설치할 수 있도록 랙 구조와 서브빔, 추가 보강재까지 먼저 구성하여 합판 시공이 가능한 상태로 마무리했습니다.

안전성과 활용도를 함께 고려한 구조

중이층은 사람이 올라가거나 물품을 적재하는 공간인 만큼 단순히 구조물을 세우는 것보다 하부 지지 구조를 충분히 확보하는 것이 중요합니다.

이번 현장에서는 서브빔을 여러 줄로 배치하고 그 사이까지 추가로 보강하여 합판 하부의 빈 공간을 줄였습니다.

이를 통해 추후 합판 설치 후에도 상부 하중이 보다 안정적으로 분산될 수 있도록 했으며, 실제 사용 시 안전성을 높일 수 있도록 시공했습니다.

남양주 파렛트랙 합판 중이층 시공 완료

이번 남양주 현장은 파렛트랙 구조를 활용해 상부 공간을 추가로 사용할 수 있도록 중이층 골조를 구성한 사례입니다.

합판은 고객사에서 직접 시공하기로 한 만큼, 그 전에 필요한 서브빔과 추가 보강 구조를 충분히 설치해 합판이 안정적으로 지지될 수 있도록 작업했습니다.

특히 서브빔 사이에도 보강재를 추가해 발 빠짐이나 국부적인 처짐 위험을 줄일 수 있도록 안전성을 고려한 것이 이번 현장의 주요 포인트입니다.

(주)재도테크는 파렛트랙 신규 설치뿐만 아니라 현장 구조를 활용한 중이층 시공도 함께 진행하고 있습니다.

현장의 층고와 사용 목적, 상부 적재 방식, 바닥 마감재 종류 등을 고려해 메인 빔과 서브빔의 배치 방향을 검토하고, 필요한 경우 추가 보강까지 적용해 보다 안정적인 구조를 구성합니다.

합판 중이층, 철판 중이층 등 현장에 필요한 마감 방식과 실제 사용 환경에 맞춰 구조를 제안하며, 기존 창고 공간을 보다 효율적으로 활용할 수 있도록 시공합니다.

파렛트랙 중이층 설치 또는 창고 상부 공간 활용이 필요하신 경우 (주)재도테크로 문의해 주세요.
